Ketika tim menerima drawing, geometry, material, serta requirement dari customer atau OEM, mereka bukan hanya perlu memastikan komponen bisa dibuat, tapi juga perlu memahami bagaimana komponen bereaksi saat menerima beban kerja. Structural simulation membantu engineer menjawab pertanyaan tersebut sebelum physical testing dimulai.
Melalui structural simulation, engineer dapat menilai kekuatan, kekakuan, deformasi, buckling, respons getaran, contact antarpart, pengaruh temperatur, hingga durability komponen. Engineer memasukkan geometry, material, load, dan boundary condition, lalu membaca respons virtual. Dari hasil tersebut, tim dapat memilih apakah desain perlu revisi, prototype, atau pengujian lebih lanjut.
Mengapa engineer tidak perlu menunggu prototype selesai?
Prototype dan physical testing tetap penting, terutama untuk mengonfirmasi kondisi aktual, variasi proses, regulasi, atau requirement customer. Namun, engineer bisa mulai mengevaluasi desain lebih awal. Model virtual membantu mereka memeriksa asumsi load, titik tumpuan, ketebalan, material, serta hubungan antarpart sebelum tim menyiapkan seluruh prototype.

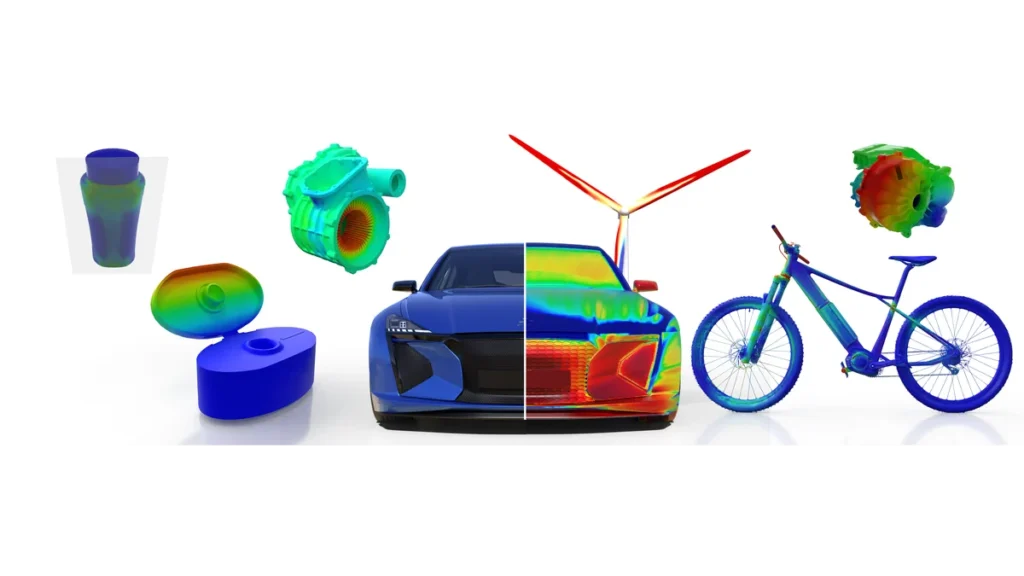

Pendekatan ini relevan untuk automotive component, fixture, tooling, fabricated structure, industrial equipment, hingga assembly alat berat. Banyak supplier juga tidak memulai dari blank sheet. Mereka menerima product definition dari customer, lalu perlu menilai apakah perubahan geometry, material, atau assembly masih sesuai dengan requirement yang berlaku.
Apa saja yang bisa engineer nilai melalui structural simulation?
Kekuatan, kekakuan, dan deformation
Engineer dapat melihat distribusi stress dan deformation saat komponen menerima gaya, tekanan, berat, atau torque tertentu. Tim kemudian membandingkan area kritis dan beberapa alternatif design. Analisis ini membantu engineer menilai apakah geometry, material, atau ketebalan masih masuk akal untuk kondisi kerja yang mereka asumsikan.
Buckling, frekuensi alami, dan respons getaran
Komponen yang tampak kuat belum tentu stabil saat menerima beban tekan atau eksitasi berulang. Engineer dapat menggunakan structural simulation untuk menilai risiko buckling, mencari natural frequency, dan memahami respons dinamis dasar. Insight tersebut berguna untuk bracket, frame, cover, support, struktur las, serta equipment yang bekerja dekat motor atau mekanisme bergerak.
Contact, nonlinear behavior, dan perubahan bentuk yang lebih realistis
Dalam assembly nyata, part bisa saling menyentuh, bergeser, atau terpisah ketika load berubah. Beberapa material juga menunjukkan respons nonlinier. Engineer dapat memasukkan contact, nonlinear material, atau large deformation ketika kondisi tersebut memang memengaruhi keputusan. Tujuannya bukan membuat model semakin rumit, tetapi memilih tingkat realisme yang sesuai dengan pertanyaan engineering.
Pengaruh temperatur dan thermal-stress
Temperatur dapat mengubah bentuk dan distribusi stress pada komponen. Karena itu, engineer dapat menilai temperatur dan menghubungkannya dengan structural response ketika heat load memang relevan. Pendekatan ini cocok untuk housing, enclosure, exhaust-related component, tooling tertentu, serta equipment yang bekerja pada kondisi termal tertentu.
Durability untuk beban berulang
Satu load case yang aman belum tentu menjamin umur pakai yang memadai. Untuk komponen dengan cycle berulang, engineer dapat melanjutkan hasil structural analysis ke evaluasi durability atau fatigue. Tim lalu melihat area kritis, load history, dan material data untuk menentukan fokus test fisik atau perubahan desain berikutnya.
Dari input engineering sampai keputusan desain
Engineer perlu menyiapkan input yang relevan agar simulation memberi insight yang berguna. Input umumnya mencakup geometry CAD, material property, load, boundary condition, connection, serta target evaluasi. Setelah itu, engineer memilih jenis analysis yang sesuai dan membaca hasilnya terhadap requirement produk.
Tim sebaiknya tidak membaca hasil simulation sebagai satu angka tunggal. Engineer perlu melihat lokasi stress, pola deformation, reaction force, asumsi model, dan kesesuaian load case dengan penggunaan aktual. Dengan pendekatan ini, simulation menjadi bahan diskusi antara design, R&D, quality, dan customer, bukan sekadar contour untuk laporan.
Structural simulation dalam portfolio SIMULIA
SIMULIA mencakup kebutuhan structural analysis dari kondisi linear hingga skenario yang lebih kompleks, termasuk nonlinear behavior, dynamics, thermal, dan durability. Di dalam portfolio tersebut, Abaqus menjadi salah satu teknologi finite element analysis (FEA) yang banyak engineer kenal untuk structural analysis. Namun, nama tool bukan titik awal utama. Engineer tetap perlu mulai dari pertanyaan engineering yang ingin mereka jawab.
Untuk memahami capability lebih jauh, pembaca dapat melihat portfolio structural simulation dari Dassault Systèmes serta halaman SIMULIA NATA.
Mulai dari pertanyaan engineering yang tepat
Structural simulation tidak menggantikan seluruh physical testing. Simulation membantu tim membangun arah validasi yang lebih jelas sebelum mereka membuat prototype atau menjalankan test. Engineer dapat memprioritaskan area kritis, membandingkan alternatif desain, dan menyusun test plan yang lebih relevan terhadap risiko produk.
Jika tim sedang mengevaluasi komponen atau assembly tertentu, mulailah dari data yang tersedia: geometry, material, load case, connection, serta requirement customer. Dari data tersebut, tim dapat memetakan pertanyaan yang benar-benar perlu dijawab melalui simulation. NATA dapat menjadi partner diskusi untuk membantu memetakan kebutuhan itu dalam konteks proses engineering yang sedang berjalan.
