CATIA Motion Designer membantu engineer memeriksa bagaimana sebuah mekanisme bergerak di dalam model 3D sebelum desain diteruskan ke fabrikasi atau prototipe. Pemeriksaan ini penting untuk jig, machine, dan heavy equipment karena kondisi assembly yang aman saat diam belum tentu tetap aman ketika clamp, slider, linkage, atau actuator menjalankan seluruh siklus geraknya.
Melalui simulasi gerak 3D, tim dapat menilai apakah komponen mencapai posisi yang dibutuhkan, mempertahankan clearance, menghindari interference, dan menyediakan ruang yang cukup bagi komponen di sekitarnya. Hasilnya memberi dasar yang lebih jelas untuk melakukan perubahan geometry, connection, atau motion input sebelum keputusan desain dikunci.
Mengapa Gerakan Mekanisme Perlu Divalidasi Sejak Tahap Desain
Review assembly statis biasanya hanya menunjukkan satu posisi. Padahal mekanisme dapat melewati banyak orientasi antara posisi awal dan akhir. Benturan kecil mungkin baru muncul di tengah siklus, sementara ruang untuk loading part, guard, hose, atau struktur lain dapat berubah mengikuti gerakan.
Karena itu, engineer perlu melihat gerakan sebagai bagian dari design validation, bukan sekadar animasi presentasi. Simulasi membantu tim memeriksa hubungan antar-komponen sepanjang rentang gerak dan menghubungkan hasilnya dengan design decision yang konkret: mengubah panjang linkage, posisi pivot, stroke actuator, jalur komponen, atau envelope ruang yang disediakan.
Apa yang Divalidasi dengan CATIA Motion Designer?
CATIA Motion Designer membantu engineer membangun mekanisme dari model 3D assembly, engineering connections, joints, contacts, dan excitation. Engineer kemudian menjalankan simulasi kinematik atau rigid dynamics untuk menilai rentang gerak, clearance, interference, pengukuran, gaya, torsi, trace, dan swept volume sebelum desain diteruskan ke fabrikasi atau prototipe.
Dalam CATIA Motion Designer dari Dassault Systèmes, mekanisme dapat dibentuk dari product, geometry, dan engineering connections yang sudah tersedia atau didefinisikan dari awal. Engineer dapat menggunakan bodies, joints, contacts, springs atau bushings, drivers, functions, dan loads untuk merepresentasikan perilaku mekanisme yang ingin diperiksa.
Pendekatan ini menjaga simulasi tetap berada dalam konteks complete 3D product definition. Ketika definisi produk berubah, hubungan yang associative membantu engineer memperbarui evaluasi tanpa memisahkan motion study dari konteks assembly yang sedang dikembangkan.
Dari 3D Assembly ke Hasil Simulasi Gerak
- Siapkan 3D assembly dan connection. Pastikan posisi komponen, engineering connections, serta derajat kebebasan mewakili konsep mekanisme yang sebenarnya.
- Definisikan elemen mekanisme. Tentukan bodies, joints, contacts, dan machine elements seperti spring atau bushing sesuai kebutuhan model.
- Tentukan gerakan dan beban. Gunakan drivers atau excitation berupa displacement, velocity, atau load. Fungsi yang lebih kompleks dapat merepresentasikan perubahan input terhadap waktu.
- Jalankan skenario simulasi. Gunakan kinematic simulation untuk memeriksa gerakan yang ditentukan oleh connection dan driver, atau rigid dynamics ketika massa, inersia, gravitasi, dan loads perlu dipertimbangkan.
- Evaluasi hasil dan revisi desain. Tinjau animation, plots, measurement, clearance/interference, force/torque, trace, dan swept volume. Hubungkan hasil tersebut dengan perubahan desain yang perlu dilakukan.
Alur tersebut membuat solusi CATIA untuk kebutuhan mechanical engineering tidak berhenti pada pembuatan geometry. Engineer juga dapat mengevaluasi bagaimana assembly bekerja saat bergerak dalam konteks produk yang sama.
Kinematic atau Rigid Dynamics: Kapan Digunakan?
Kedua pendekatan menjawab pertanyaan yang berbeda. Pilih tingkat simulasi berdasarkan keputusan desain yang ingin dibuat, bukan berdasarkan keinginan untuk memakai model yang paling kompleks.
| Aspek | Kinematic | Rigid dynamics |
| Pertanyaan utama | Apakah mekanisme dapat bergerak sesuai connection, driver, dan rentang gerak yang ditentukan? | Bagaimana mekanisme bergerak ketika massa, inersia, gravitasi, dan beban ikut memengaruhi respons? |
| Input utama | Geometry, joints/connections, constraints, dan prescribed motion. | Input kinematic ditambah mass properties, inertia, gravity, contacts, dan loads yang relevan. |
| Hasil yang diperiksa | Position, displacement, velocity, clearance/interference, trace, dan swept volume. | Motion response, gaya/torsi, contact behavior, serta variabel hasil yang diplot terhadap waktu. |
| Contoh keputusan | Stroke clamp, posisi pivot, jangkauan linkage, dan ruang gerak. | Estimasi kebutuhan gaya atau torsi, evaluasi respons mekanisme terhadap beban operasi, serta penentuan parameter gerak yang lebih sesuai. |
CATIA Motion Designer difokuskan pada kinematics dan rigid-body dynamics untuk designer. Jika studi membutuhkan flexible body, event-based motion, co-simulation, atau advanced multibody dynamics, cakupan analisis dapat dilanjutkan menggunakan role SIMULIA tingkat lanjut, seperti SIMULIA Motion Analyst, agar kebutuhan simulasi tingkat lanjut tidak tercampur dengan scope validasi gerak untuk designer.
Penerapan pada Jig, Machine, dan Heavy Equipment
Jig dan Fixture
Jig maker dapat memeriksa apakah clamp mencapai posisi kerja tanpa menyentuh part atau locator, apakah slider memiliki stroke yang cukup, dan apakah operator atau automation system masih memiliki ruang untuk loading dan unloading. Swept volume juga membantu menggambarkan area yang ditempati komponen selama bergerak.
Machine dan Industrial Equipment
Machine maker dapat mengevaluasi linkage, rotating mechanism, actuator, dan beberapa komponen bergerak dalam satu assembly. Selain benturan, tim dapat meninjau urutan gerak, displacement, velocity, serta force/torque probes ketika parameter tersebut dibutuhkan untuk memahami perilaku mekanisme.
Heavy Equipment

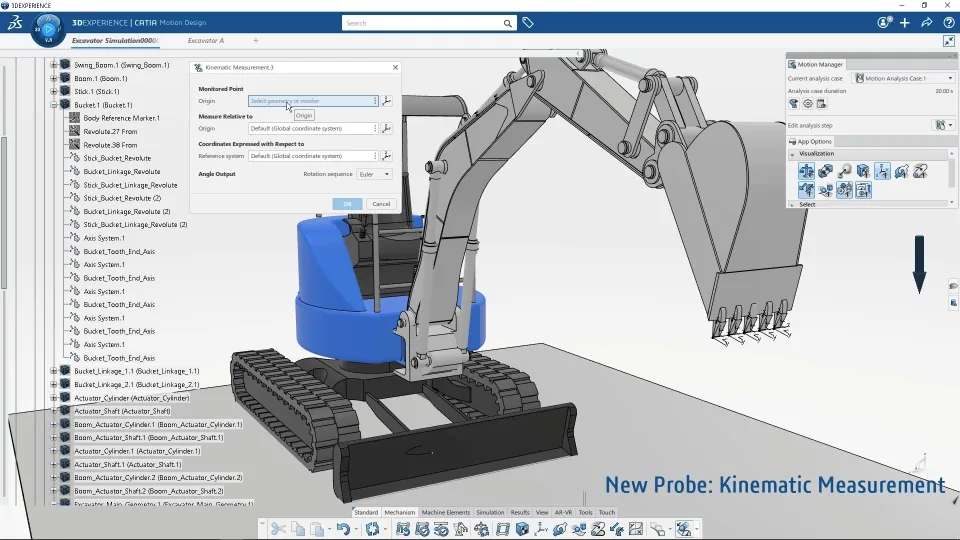

Pada heavy equipment, engineer dapat memeriksa rentang gerak boom atau linkage, kedekatan dengan chassis dan struktur di sekitarnya, serta motion envelope yang perlu disediakan. Trace dan swept volume dapat mendukung review ruang, tetapi tidak menggantikan analisis khusus untuk perilaku hose fleksibel atau struktur yang mengalami deformasi.
Dari Hasil Simulasi ke Keputusan Desain
Value utama motion simulation bukan berada pada animasinya, melainkan pada keputusan yang dapat diambil dari hasil tersebut. Engineer dapat membandingkan alternatif posisi pivot, panjang linkage, stroke, clearance minimum, atau envelope ruang berdasarkan skenario yang sama.
Dengan CATIA Motion Designer, validasi gerak berada lebih dekat dengan aktivitas mechanical design. Tim dapat menguji mekanisme dalam complete 3D product definition, memahami perilakunya sepanjang siklus, lalu memperbarui desain sebelum biaya fabrikasi atau prototipe dikeluarkan.
Diskusikan Kebutuhan Simulasi Gerak Mekanisme Anda
Setiap jig, machine, dan equipment memiliki connection, input gerak, load case, serta decision point yang berbeda. PT Nata Solusi Pratama merupakan partner Dassault Systèmes di Indonesia. Diskusikan assembly dan mekanisme yang ingin tim Anda validasi agar workflow CATIA Motion Designer dapat disesuaikan dengan kebutuhan engineering yang sebenarnya.
