Optimasi Desain Part: Menyeimbangkan Performa dan Batasan Manufaktur

Dalam pengembangan komponen otomotif atau heavy equipment, engineer tidak cukup hanya membuat bentuk yang ringan. Optimasi desain part dengan CATIA juga perlu menjaga performa struktur dan mempertimbangkan bagaimana part akan diproduksi. Jika aspek manufaktur baru dibahas setelah bentuk final dipilih, tim mungkin harus mengulang banyak pekerjaan desain.

CATIA Function Driven Generative Designer membantu engineer mengoptimalkan geometri berdasarkan design space, material, load case, target massa, dan batas performa. Engineer juga dapat menerapkan manufacturing control untuk mengarahkan hasil ke karakter casting atau milling. Hasilnya dapat direkonstruksi menjadi geometri B-Rep yang editable, lalu disempurnakan dan divalidasi lebih lanjut sebelum masuk proses manufaktur.

Optimasi Desain Tidak Berhenti pada Bentuk Paling Ringan

Topology optimization sering diasosiasikan dengan bentuk organik dan additive manufacturing. Padahal, tujuan utamanya bukan selalu menghasilkan geometri paling kompleks atau massa paling rendah. Engineer perlu mencari keseimbangan antara stiffness, stress, displacement, target berat, ruang pemasangan, dan proses produksi yang tersedia.

Input yang Mengarahkan Optimasi Desain Part dengan CATIA

Sebelum menjalankan studi, engineer perlu menerjemahkan requirement produk menjadi input engineering yang jelas:

•  design space atau volume yang boleh digunakan untuk membentuk geometri;
•  preserved region untuk interface, lubang baut, bearing seat, atau area lain yang harus dipertahankan;
•  material dan properti yang sesuai dengan konsep produk;
•  load case, restraint, dan koneksi yang mewakili kondisi kerja;
•  target massa atau pengurangan berat serta batas performa struktur; dan
•  manufacturing control yang sesuai dengan rencana casting atau milling.

Kualitas input sangat menentukan kualitas hasil. Beban yang terlalu sederhana atau restraint yang tidak mewakili kondisi nyata dapat menghasilkan konsep yang terlihat menarik, tetapi tidak relevan untuk keputusan desain.

Dari Hasil Optimasi ke Geometri yang Dapat Disempurnakan

Hasil topology optimization tidak harus berhenti sebagai mesh yang sulit diubah. Functional Generative Design dapat menghasilkan editable B-Rep solid. Engineer kemudian dapat memperbaiki permukaan, menambahkan detail desain, menyesuaikan ketebalan dan radius, serta menjaga interface yang dibutuhkan produk.

Tahap ini penting karena manufacturing control bekerja sebagai pengarah konsep, bukan penyelesaian seluruh detail. Tim design, analysis, casting, dan machining tetap perlu meninjau geometri dengan kriteria masing-masing sebelum part dilepas ke tahap berikutnya.

Dassault Systèmes menunjukkan bahwa Functional Generative Design mendukung pengaturan design space, load, restraint, constraint optimasi, pertimbangan casting atau milling, serta pembuatan B-Rep yang editable. Pelajari contoh resminya pada topology optimization pada Functional Generative Design.

Memilih Alternatif Berdasarkan KPI yang Relevan

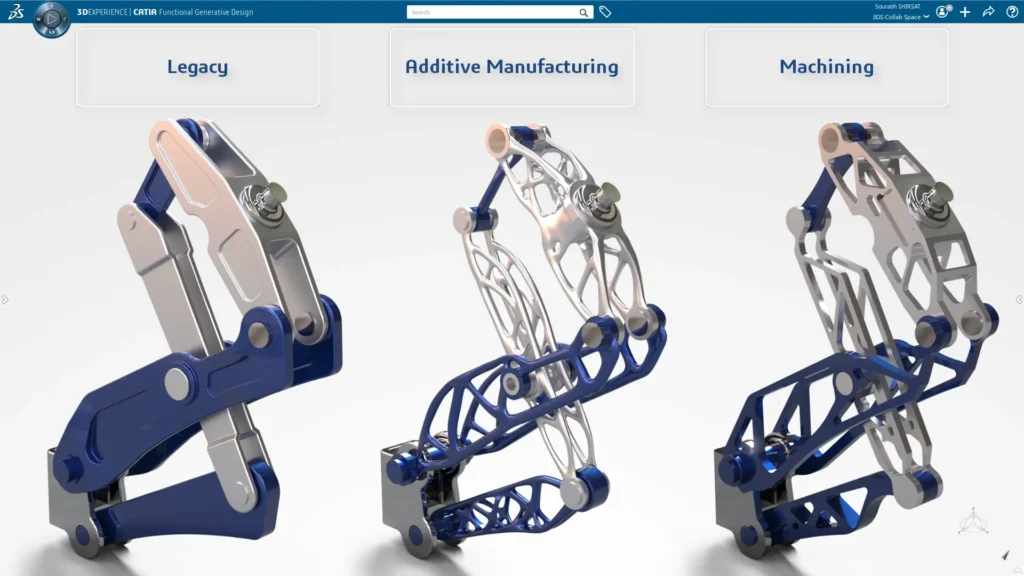

Engineer dapat membuat beberapa alternatif dengan target massa, load case, constraint, atau pendekatan manufaktur yang berbeda. Setelah itu, tim membandingkan KPI yang relevan dan tidak hanya melihat satu hasil optimasi.

•  Apakah stress dan displacement masih berada dalam batas yang disepakati?
•  Apakah pengurangan massa sepadan dengan peningkatan kompleksitas produksi?
•  Apakah konsep casting masih memiliki arah pelepasan dan bentuk yang dapat dikembangkan?
•  Apakah konsep milling dapat didekati dengan pocket dan tool direction yang realistis?
•  Apakah geometry masih mudah disempurnakan, direview, dan dikelola pada tahap detailed design?

Trade-off study memberi engineering manager dasar yang lebih jelas untuk memilih konsep. Keputusan tidak lagi hanya bergantung pada bentuk yang terlihat menarik, tetapi pada hubungan antara performa, massa, kompleksitas, dan kesiapan untuk dikembangkan.

Menghubungkan Optimasi dengan Workflow Engineering

CATIA menyediakan lingkungan untuk melanjutkan konsep generatif menuju detailed design. Tim juga dapat menghubungkan pembahasan ini dengan solusi CATIA untuk design dan engineering yang digunakan dalam workflow produk.

Jika geometri awal berasal dari komponen fisik atau legacy part, tim dapat lebih dahulu mengubah data 3D scan menjadi model CAD, lalu menggunakan model tersebut sebagai konteks untuk evaluasi atau pengembangan desain berikutnya.

Kesimpulan

Optimasi desain part yang baik tidak hanya mengejar bentuk ringan atau angka performa tertinggi. Engineer perlu menjaga agar konsep tetap dapat dikembangkan menuju proses produksi yang tersedia. CATIA Function Driven Generative Designer membantu menempatkan target performa, casting control, dan milling control dalam satu alur eksplorasi desain, sementara validasi manufaktur final tetap berada pada tahap dan tool yang tepat.
